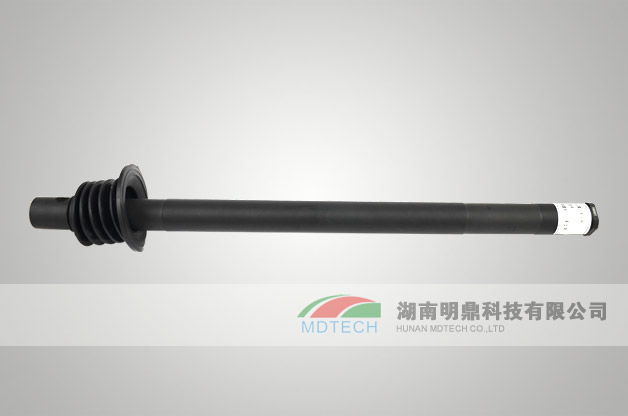

  CZG-1操纵杆

  [浏览次数: ]
  CZG-1操纵杆



(一)功能用途
     CZG-1操纵杆是电力机车真空断路器的主要传动执行部件之一,在真空断路器中主要起传动和高压隔离作用;当保持线圈通电吸合后,通过操纵杆和传动机构保持真空泡合闸状态;当保持线圈断电时,操纵杆和传动机构在分闸弹簧力作用下驱动真空泡动触头分闸,完成其分闸操作;产品具有良好的绝缘性、强度和韧性,工作稳定可靠。
(二)主要技术指标
   1、工作介质温度 -40℃—+70℃;
   2、额定绝缘电压:30KV  AC;
   3、电气间隙:>260mm;
   4、爬电距离:>420mm;
   5、工频耐压:90KV  1min ;
   6、机械寿命:正常工况下不少于25万次;
   7、产品重量:0.6 Kg。
(三)外形及安装尺寸
   1、外形尺寸:Φ30×519.5mm;
   2、安装尺寸:489.5±0.25mm; Φ12  mm;;
   3、接口尺寸:M10-6H,Φ12 mm。
(四)物资编码
   产品物资编码:6960005459
(五)应用车型
   1、主要应用系统:N99A等系列真空断路器。
   2、主要应用车型:HXD1B、HXD1C。
